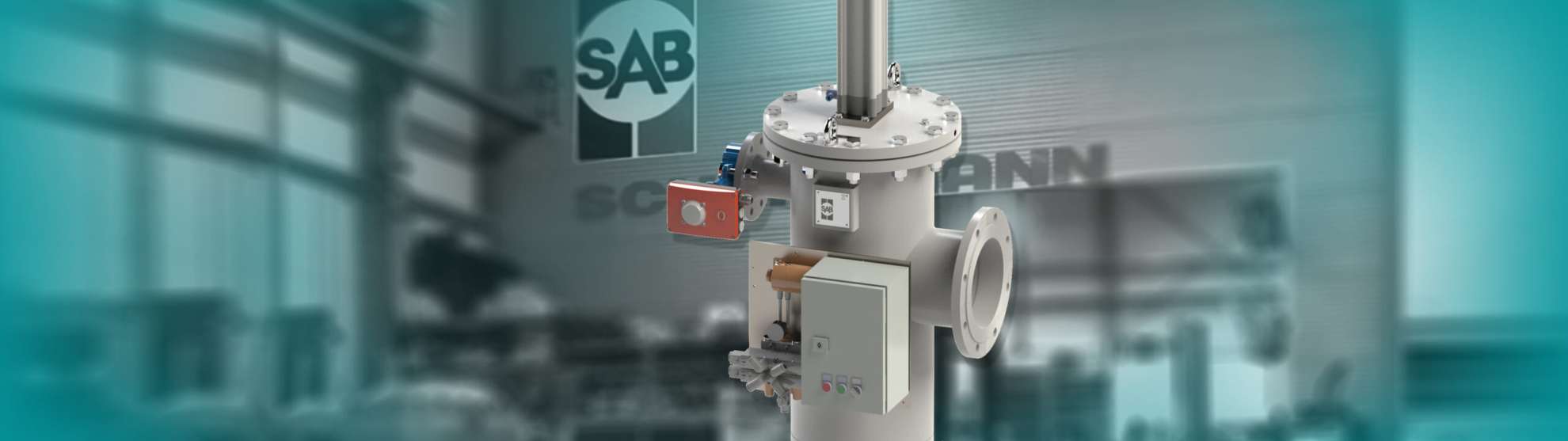

automatikfilter F450

Der selbstreinigende Automatikfilter F450 (E) ist ein pneumatisch oder elektrisch betriebener Filter zum Separieren von Feststoffen aus Medien wie Seewasser, Flusswasser oder Prozesswasser. Der Filter ermöglicht eine kontinuierliche, zuverlässige Filtration in verschiedenen Anwendungen, wie z.B. in Kühl- und Brauchwasserkreisläufen. Der Filter arbeitet bereits ab einem Betriebsdruck von nur 0,7 bar und zeichnet sich durch einen äußerst geringen Druckverlust, einen nahezu wartungsfreien Betrieb sowie eine kompakte Bauweise aus. Durch die Kombination von unterschiedlichen Konstruktionsvarianten und Materialien lässt sich der F450 flexibel an die jeweiligen Kundenforderungen anpassen.

DAS BEWÄHRTE MULTITALENT

Verlässliche Filtration auf Basis des Bernoulli Prinzips

KUNDENSPEZIFISCHES DESIGN
Der F450 kann an alle kundenspezifische Anforderungen angepasst werden und bietet eine breite Spanne an Materialien für fast jede Anwendung. Das Design erlaubt die Stutzenpositionen flexibel anzupassen und ermöglicht damit eine einfache Integration in die Rohrleitungsplanung. Darüber hinaus kann der F450 gemäß vieler nationaler und internationaler Regelwerke und Standards ausgeführt werden, unter anderem nach EN13455, ASME, AD2000, EAC und ATEX.

FILTERFEINHEIT
Der F450 schützt verlässlich die nachgeschalteten Anlagenkomponenten durch seine sichere und präzise Filtration bei unterschiedlichen Filterfeinheiten ab 150µm. Die bewährte Reinigung auf Basis des Bernoulli Prinzips stellt eine kontinuierliche und effiziente Filtration auch bei niedrigen Betriebsdrücken ab 0,7 bar sicher.

INTELLIGENTES DESIGN
Georg Schünemann bietet ein breites Spektrum an Standard Steuerungen sowie individuell konfigurierten Steuerungen gemäß den spezifischen Anforderungen der Gesamtanlage. Je nach Bedarf, können die Filtersteuerungen mit unterschiedlichen Kommunikationsschnittstellen ausgestattet werden, z.B. mit Modbus, Profibus oder Ethernet. Dies ermöglicht eine komfortable Fernüberwachung der Filtersysteme.

Nennweite
Gehäusewerkstoff
Auslegungsdruck
Durchfluss
Filtereinsatz
Filterfeinheit
Regelwerke & Richtlinien
DN65 – DN600 (DIN, ANSI)
Edelstahl
Stahl gummiert
GFK
6 bar, 10 bar
24 bis 4400 m3/h
Kantenspaltsieb
Korbsieb
ab 150 µm (Kantenspaltsieb)
ab 1 mm (Lochblech)
AD2000/ EN13445
ASME VIII Div.1
PED/ EAC

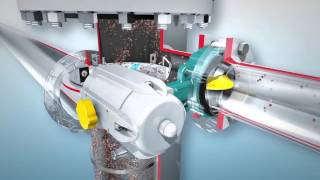

FILTRATIONSPHASEN (BERNOULLI-PRINZIP)

Als Bernoulli-Effekt bezeichnet man die Abnahme des (statischen) Drucks in strömenden Fluiden mit zunehmender Strömungsgeschwindigkeit. Georg Schünemann hat die Anwendung des Bernoulli-Effektes für Automatikfilter über Jahrzehnte perfektioniert. Besonderes Merkmal dieses Filters ist die Spülscheibe, welche eine kontaktlose und effiziente Reinigung sicherstellt. Die Reinigungssequenz läuft komplett automatisch ab, ohne manuelle Eingriffe.

FILTRATIONSPHASE

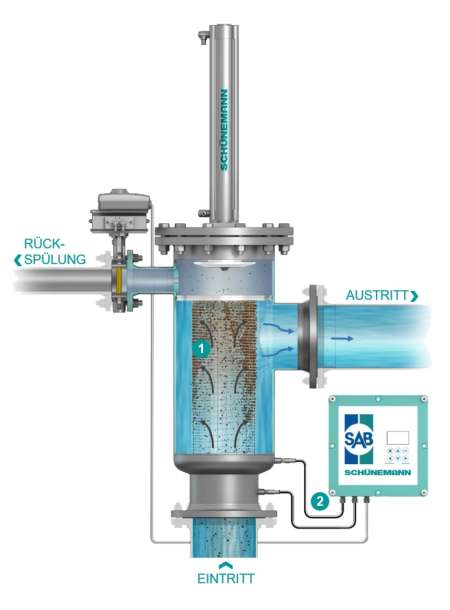

Während der normalen Filtrationsphase lagern sich die Partikel auf der Siebinnenseite, von oben nach unten, ab.
Die Reinigung beginnt automatisch, ausgelöst durch ein definiertes Zeitintervall oder die Differenzdrucküberwachung.

VORSPÜLPHASE

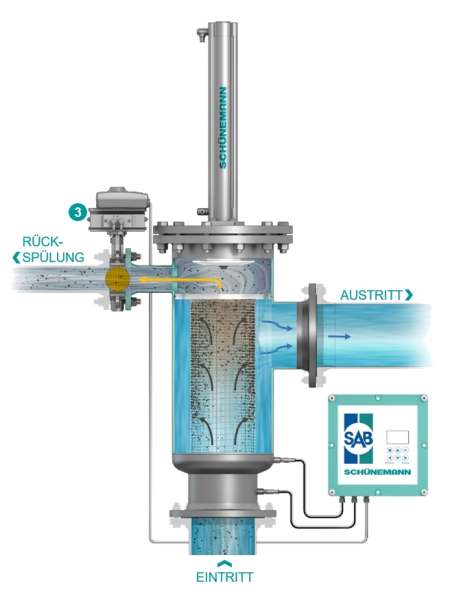

In der Vor-Spülphase öffnet das Rückspülventil und erzeugt ein Druckgefälle gegenüber dem im Rohrleitungssystem vorherrschenden Systemdruck. Durch das Druckgefälle werden insbesondere gröbere Partikel ausgetragen.

REINIGUNGSPHASE

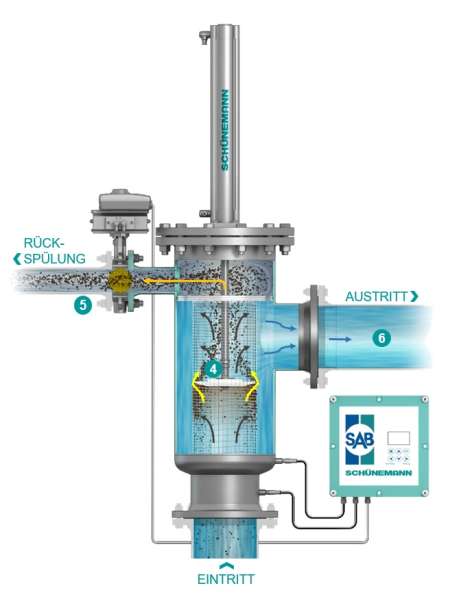

Die Fließgeschwindigkeit erhöht sich lokal im Spalt zwischen Spülscheibe und Siebeinsatz. Dies erzeugt einen statischen Druckabfall (Bernoulli-Effekt) zu der Reinseite des Siebes. Der partielle Unterdruck bewirkt eine Rückströmung und damit eine sehr effektive Abreinigung der Partikel von der Siebinnenseite.

Die freigesetzten Partikel werden über die Rückspülleitung ausgetragen. Abschließend wird das Rückspülventil wieder geschlossen.

Die Filtration wird während des gesamten Prozesses kontinuierlich fortgesetzt.
